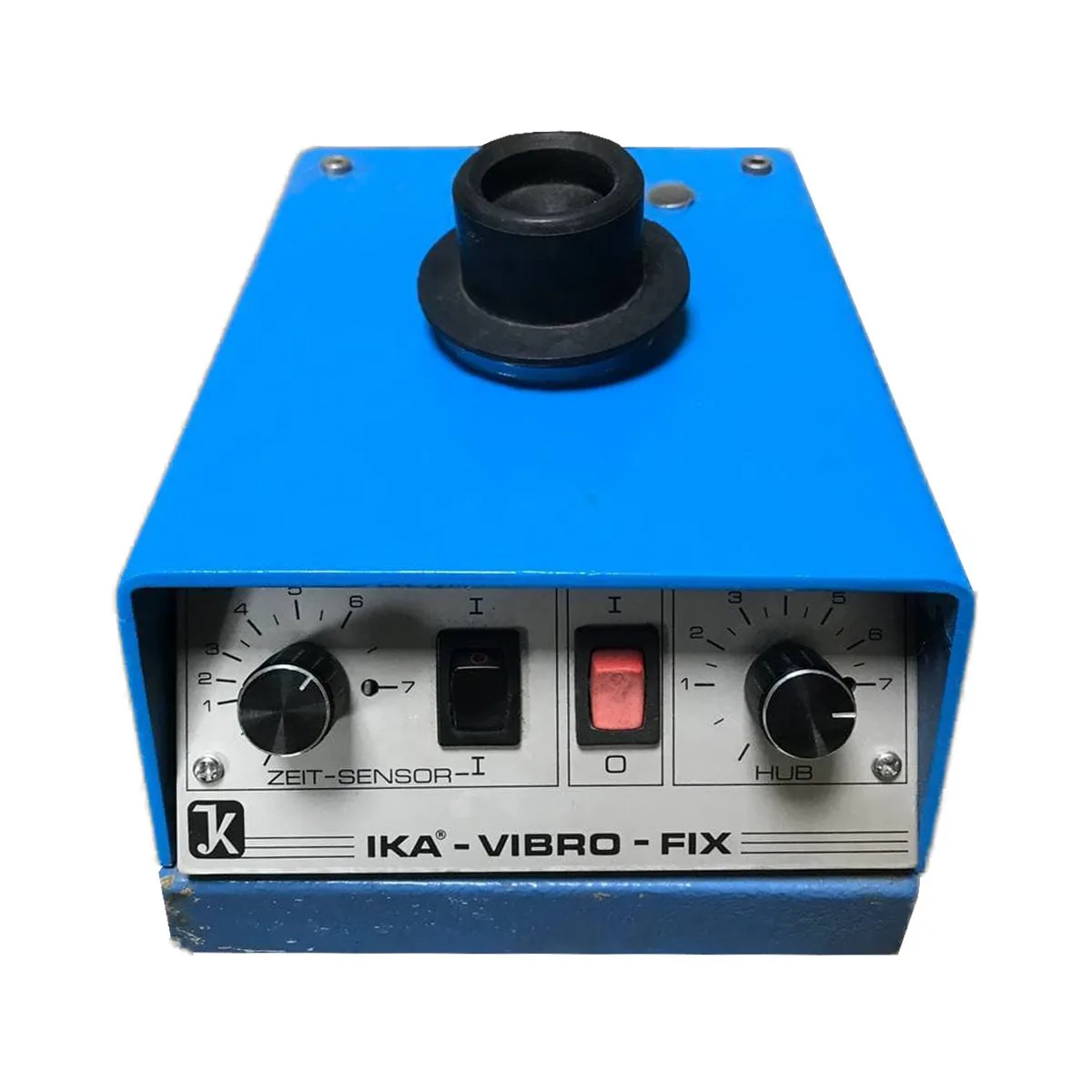

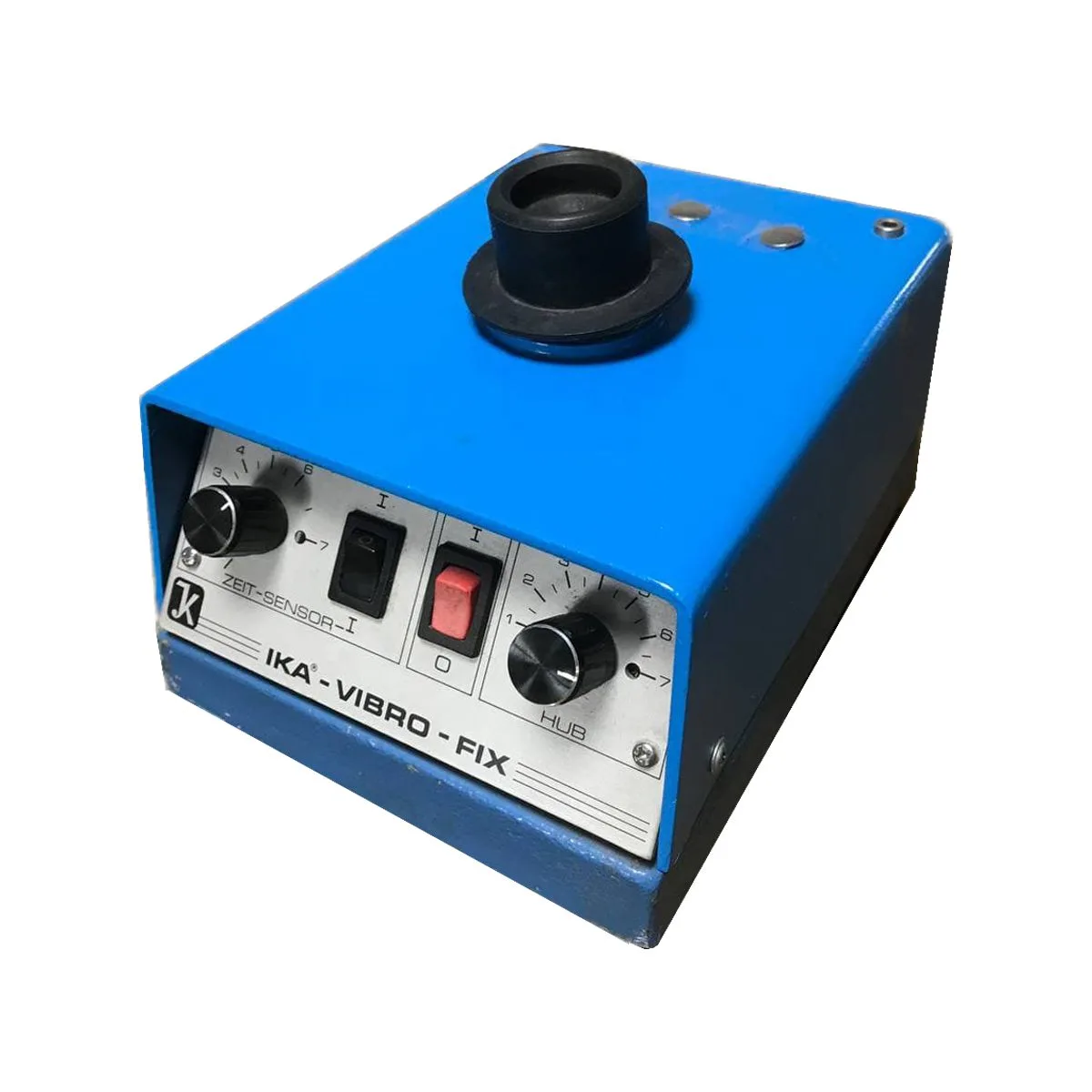

دستگاه کارکرده ورتکس آزمایشگاهی آیکا آلمان (شیکر لوله آزمایش)

دستگاه ورتکس آزمایشگاهی (Vortex Mixer) یا دستگاه آیکا آلمان شیکر لوله آزمایش وسیله پر کاربردی است که برای مخلوط کردن سریع نمونه های کوچک مایعات یا نمونه های داخل ویالها و لوله ها در مدل های سرعت متغیر و ثابت با حجم کم کاربرد دارد. این دستگاه برای اولین بار در دهه 1960 توسط برادران کرافت در صنایع علمی  توسعه داده شد. ورتکس ها دستگاه هایی هستند که با استفاده از تولید گرداب، نمونه های مایع را برای لرزش ملایم تا برنامه های اختلاط با سرعت بالا تحریک می کنند و حرکت چرخشی و حالت اوربیتالی روی محور خود دارند.

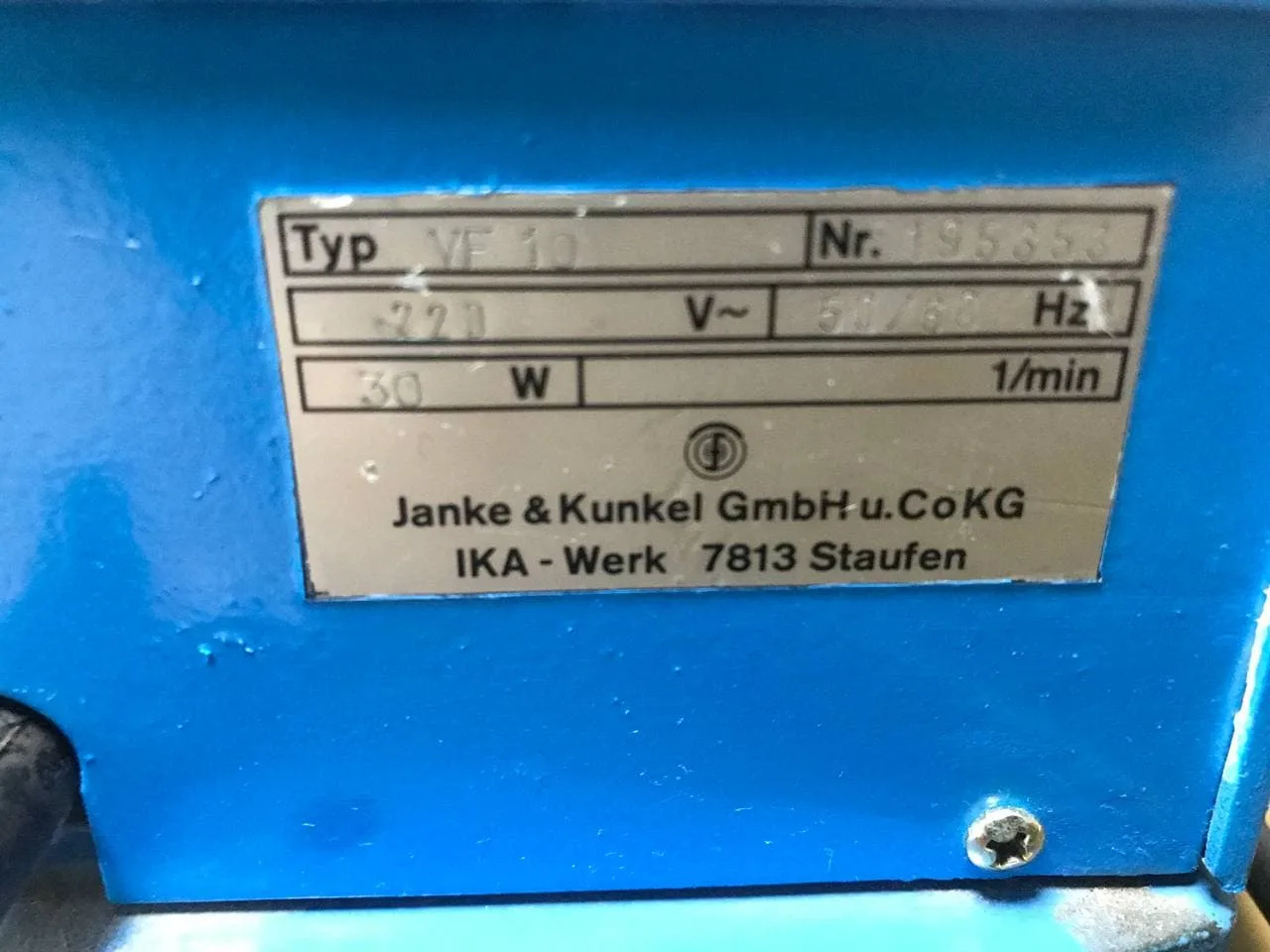

مشخصات فنی دستگاه :

• سرعت حرکت :  250 – 2500 دور در دقیقه
• ابعاد مخلوط کن گرداب : 6 در6در7 اینچ
• وزن: 6 پوند (2.7 کیلوگرم)
• تجهیزات الکتریکی در 110V ، 60Hz ، 60W کار می کنند.

نحوه کارکرد اجزای دستگاه :

هدف کلی مخلوط کن گرداب مخلوط کردن سریع نمونه های مختلف مایعات است.این دستگاه از موتور الکتریکی با محور محرک عمودی تشکیل شده است. زمانیکه موتور شروع به کار می کند، قطعه لاستیکی (محل قرارگیری لوله یا فالکون آزمایشگاهی و یا ویال) با یک حرکت دایره ای با سرعت به نوسان در می آید.وقتی لوله آزمایش یا ظرف مناسب دیگری به داخل محتوی لاستیکی فشار داده می شود (یا لبه آن را لمس می کند) حرکت به مایع درون آن منتقل می شود و گرداب ایجاد می شود. اکثر ورتکس ها با فرمت های ۲ یا ۴ صفحه ای طراحی شده اند، دارای تنظیمات سرعت متغیر از250 تا 2500 دور در دقیقه هستند و می توان آنها را تنظیم کرد که به طور مداوم کار کنند یا فقط وقتی فشار رو به پایین به قطعه لاستیک وارد می شود، کار کنند.

اصول کار با دستگاه ورتکس:

اصل اساسی کار یک ورتکس، نیروی گریز از مرکز است که اجازه می دهد تا معرف های مختلف با سرعت های مختلف مخلوط شوند. در این فرایند، شافت محرک زیر محل قرار گیری نمونه به سرعت در حال نوسان است و حرکت مداری را به نمونه های ظروف بارگیری شده در میکسر منتقل می کنند. در نتیجه مایعات نمونه ای که در گردش هستند تحت جریان آشفته قرار گرفته وگرداب ایجاد می کند. (گرداب ایجاد شده همان شکل نیروی جنبشی شبیه به هم زدن است .)

مزایای دستگاه ورتکس(مخلوط کن گردابی):

1. مخلوط کن گردابی به عنوان یک دستگاه اختلاط بسیار کارآمد است .این دستگاه، انواع مختلف مواد را با سرعت نسبتاً بالا به طور دقیق و کامل مخلوط می کند.

2. میکسر گردابی به عنوان مخلوط کن مایع با استفاده از حداقل مقدار فضا و قدرت عمل می کند.و همچنین برای استفاده مناسب نیاز به حداقل سطح مهارت تخصصی دارد .

3.ویژگی دیگر مخلوط کن گردابی مناسب بودن آن برای مخلوط کردن مایعات داخل ظروف کوچک است.برای مثال لوله های آزمایش که بدون تنظیم یا استفاده از آداپتورها به راحتی با اندازه های مختلف لوله های آزمایش کار می کنند. علاوه بر این ، محقق می تواند لوله های آزمایش را به راحتی با استفاده از یک دست در حین کار دستگاه وارد یا حذف کند.

4.مخلوط کن گرداب می تواند به عنوان یک دستگاه کارآمد برای مخلوط کردن ید با پروتئین با آب عمل کند. (این دستگاه دارای یک سوئیچ پویابرای جمع آوری انتهای پایینی لوله آزمایشگاهی و یک پایه استاتیک متوسط ​​برای پشتیبانی از انتهای بالایی لوله آزمایش می باشد.)
